Fren rotorundaki ayar vidasının amacı nedir?

Progresif Boşluklu Pompada Tek Vidalı Rotor Ne Yapar?

A tek vidalı rotor sıvı veya yarı katı malzemeyi ilerleyen boşluklu bir pompa boyunca hareket ettirmek için eşleşen bir statorun içinde dönen veya plastik malzemeyi bir ekstrüder tamburunun içinde ileri doğru iten ve eriten sarmal şaft bileşenidir. Temel işlevi basittir: Rotor döndükçe, spiral oluk çevredeki duvara karşı kapalı bir boşluk oluşturur ve bu boşluk eksen boyunca ilerleyerek malzemeyi sabit, düşük titreşimli bir akış hızıyla taşır. Bu, parçanın ne işe yaradığının doğrudan cevabıdır ve aşağıda her şey parçanın nasıl çalıştığını, neden aşındığını ve parçanın doğru şekilde nasıl seçilip bakımının yapılacağını açıklamaktadır.

Pompa uygulamalarında rotor bir motorla birlikte çalışır. aşamalı boşluklu pompalar için stator , sızdırmazlık yüzeyini sağlayan elastomer kaplı bir manşon. Ekstrüzyon uygulamalarında aynı sarmal geometri, kauçuk stator yerine metal bir varil duvarına karşı çalışır. Her iki sistem de aynı temel prensibe dayanmaktadır: dönme enerjisini malzemenin sabit eksenel yer değiştirmesine dönüştüren dönen bir spiral geometri.

Ürüne Genel Bakış ve Yapısal Tasarım

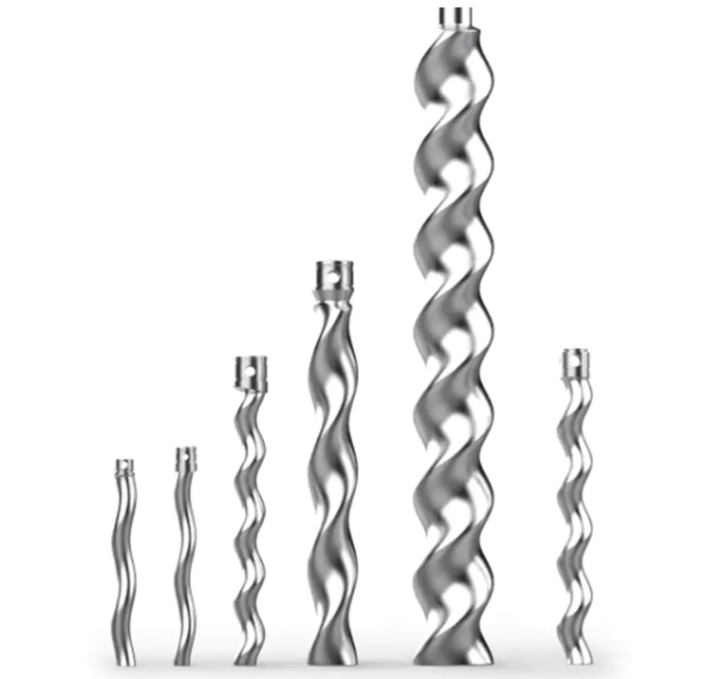

Aşağıdaki fotoğraf, farklı uzunluklarda ve hatve profillerinde tek vidalı rotor setini göstermekte olup, aynı temel spiral tasarımın, kompakt dozaj ünitelerinden daha yüksek hacimli transfer görevlerinde kullanılan daha uzun rotorlara kadar farklı akış kapasiteleri ve uygulama boyutları için nasıl ölçeklendirildiğini göstermektedir.

Her rotor, performansını belirleyen az sayıda geometrik parametreyle tanımlanır: spiralin dış çapı, adım (bir tam sarmal dönüşün eksenel uzunluğu), eksantriklik (rotor merkez çizgisi ile geometrik merkez çizgisi arasındaki sapma) ve oluk derinliği. Aşağıdaki izometrik diyagram, bir teknik çizimi veya yedek parça kataloğunu okurken terminolojinin takip edilmesini kolaylaştırmak için bu parametreleri basitleştirilmiş bir rotor modeli üzerinde etiketler.

Bu parametreleri anlamak önemlidir çünkü bunlardan herhangi birinin değiştirilmesi rotorun akış özelliklerini, kayma profilini ve aşınma modelini değiştirir. Daha küçük bir oluk derinliğine sahip daha kısa bir hatve, daha yüksek basınçlı, daha düşük akışlı görevlere uygun olurken, daha derin bir oluğa sahip daha uzun bir hatve, gıda ürünleri gibi kesmeye duyarlı malzemelerin daha hassas şekilde işlenmesini sağlar. Bu yüzden tek vidalı rotor belirtileri Erken aşınmanın nedeni çoğunlukla parçanın kendisindeki bir kusurdan ziyade, orijinal geometri ile değişen çalışma koşulu arasındaki uyumsuzluktan kaynaklanmaktadır.

Çalışma Sırasında Rotor Aşınması Nasıl Gelişir?

Plastik bir ekstruderin içindeki tek vidalı rotor, ham maddeyi ileri doğru iter ve malzeme spiral oluk ile haznenin iç duvarı arasındaki boşluktan geçerken sürtünme yoluyla ısı üretir. Vida döndükçe malzeme üzerine kesme kuvveti ve basınç uygular, malzemeyi yavaş yavaş yumuşatır ve kalıba doğru itilmeden ve bitmiş şekle ekstrüde edilmeden önce eşit şekilde karıştırır. Vida hızı, namlu sıcaklığı ve sistem basıncı, bu sürecin ne kadar verimli çalışacağını doğrudan etkiler ve rotor yüzeyinin ne kadar çabuk aşınacağını da eşit derecede etkiler.

Yüksek sıcaklıktaki bir çalışma ortamında rotordaki aşınma genellikle örtüşen dört kaynaktan kaynaklanır. Birincisi, yüksek sıcaklık rotor malzemesinin kendisini yumuşatır, namlu duvarına karşı sürtünmeyi artırır ve termal aşınmaya neden olur. İkincisi, dönüş sırasında rotor ile namlu, malzeme ve diğer temas yüzeyleri arasındaki göreceli hareket, zamanla sıradan mekanik aşınmaya neden olur. Üçüncüsü, işlenmiş malzemedeki katkı maddeleri veya artık nem gibi yabancı maddeler rotor yüzeyini aşındırabilir ve bozulmayı hızlandırabilir. Dördüncüsü, rotorun kendi geometrisi, malzeme seçimi ve üretim hassasiyeti, yukarıda belirtilenlerin tümüne karşı ne kadar dirençli olduğunu en başından etkiler.

Aşağıdaki yatay çubuk grafik, bu dört faktörün her birinin, sürekli yüksek sıcaklıkta çalışma altında genel rotor aşınmasına tipik olarak ne kadar güçlü katkıda bulunduğunun genel, açıklayıcı bir karşılaştırmasını sunmaktadır. Gerçek aşınma oranları malzemeye, hıza ve bakım geçmişine göre değiştiğinden, herhangi bir tek kurulumdan elde edilen ölçülen bir istatistikten ziyade kavramsal bir kılavuz olarak tasarlanmıştır. Öyle bile olsa, göreceli sıralama ortak saha deneyimiyle tutarlıdır: termal ve mekanik aşınma baskın olma eğilimindeyken, aşındırıcı ve tasarımla ilgili faktörler birincil nedenlerden ziyade katkıda bulunur. Belirli bir sistemde hangi faktörün en aktif olduğunu bilmek, öncelikli düzeltmenin kaplama yükseltmesi mi, soğutma iyileştirmesi mi yoksa geometri incelemesi mi olduğunu belirlemeye yardımcı olur.

Malzeme Seçimi ve Aşınmaya Dayanıklı Kaplamalar

Tek vidalı rotorda aşınmanın kontrol edilmesi malzeme seçimiyle başlar. Yüksek sıcaklığa dayanıklı, aşınmaya dayanıklı ve korozyona dayanıklı alaşımlı çelikler veya özel alaşımlar, zorlu koşullar altında sürekli çalışması beklenen rotorlar için standart başlangıç ​​noktasıdır. Dökme malzemenin ötesinde yüzey işlemi de servis ömrünün uzatılmasında eşit derecede önemli bir rol oynar.

Yüzey Kaplamaları

Rotor yüzeyine tungsten karbür veya silikon nitrür gibi aşınmaya dayanıklı kaplamaların uygulanması, yüzey sertliğini artırır ve hem mekanik hem de termal aşınmaya karşı direnci artırır; bu, özellikle sürekli çalışan ekstrüzyon hatlarında değerlidir.

Geometri Optimizasyonu

Helis açısı, adım ve oluk derinliği gibi geometrik parametrelerin optimize edilmesi, malzemenin rotor yüzeyiyle temas halinde kalma süresini kısaltır ve herhangi bir noktadaki kesme kuvvetini azaltır, bu da yerel aşınma konsantrasyonunu azaltır.

Soğutma Sistemi İyileştirmesi

Soğutma sisteminin güçlendirilmesi, yüksek sıcaklıkta çalışma sırasında rotorun ve namlunun etkili bir şekilde soğutulmasını sağlamaya yardımcı olur, çalışma sıcaklığını sabit bir aralıkta tutar ve uzun vadede termal aşınmayı azaltır.

Aşağıdaki radar şeması, göreceli bir ölçekte beş performans boyutunda dört rotor tasarımı yaklaşımını karşılaştırarak değerlendirme için kavramsal bir çerçeve sunmaktadır. vidalı pompa aksesuarları ve test edilen herhangi bir ürüne ilişkin bir rapor yerine rotor yükseltme seçenekleri. Kaplamalı, geometrisi optimize edilmiş bir rotorun genel olarak aşınma direnci ve hizmet ömrü açısından daha yüksek puan aldığını, standart kaplamasız rotorun ise daha hafif veya aralıklı uygulamalar için makul bir seçim olmaya devam ettiğini göstermektedir. Tek bir noktanın ayrı ayrı okunması yerine beş eksenin birlikte okunması, belirli bir tasarımın bir avantajı diğerine tercih ettiği noktanın en net resmini verir. Bu tür bir karşılaştırma, spesifikasyon sürecinin başlarında, belirli bir görev için rotor ve stator eşleşmesi sonlandırılmadan önce en yararlı olanıdır.

Tek Vidalı Rotorların Endüstri Uygulamaları

Tek vidalı rotorlar ve bunların etrafına inşa edilen pompalar, geniş bir endüstri yelpazesinde kullanılmaktadır çünkü temeldeki spiral yer değiştirme ilkesi, diğer pompa teknolojileriyle karşılaştırıldığında nispeten düşük kayma ile geniş bir viskozite yelpazesi ve malzeme türlerini ele almaktadır. bir dikey vidalı pompa Yatay konfigürasyonlar sürekli proses hatlarında yaygın olarak kalırken, zemin alanının sınırlı olduğu veya yerçekimi beslemesinin yüklemeyi basitleştirdiği durumlarda konfigürasyon sıklıkla seçilir.

• Çevresel su arıtma tesisleri, çamuru ve arıtılmış suyu düşük titreşimle güvenilir bir şekilde taşımak için vidalı pompa sistemleri kullanır
• A kanalizasyon vidalı pompa konfigürasyon, katı madde içeren belediye ve endüstriyel atık suları aşırı tıkanma olmadan yönetir
• A çamur vidalı pompa Arıtma tesislerinde susuzlaştırılmış veya yoğunlaştırılmış çamur transferi için yaygın olarak belirtilir
• A gıda vidalı pompa Gıdaya uygun malzemeler ve yüzeylerle üretilen varyant, viskoz veya partikül içeren gıda ürünlerini nazikçe aktarır
• Kimya, kağıt ve kağıt hamuru, petrokimya ve enerji sektörü süreçleri, tutarlı ölçüm ve aktarım için aynı rotor ve stator prensibine dayanır

olarak vidalı pompa üreticisi her ikisini de eksiksiz olarak sağlamak tek vidalı pompalar ve bireysel progresif boşluklu pompalar için yedek parçalar Aşındırıcı çamur görevine uygun bir rotor, gıda sınıfı transfer için otomatik olarak doğru seçim olmadığından, rotor malzemesinin ve kaplamanın spesifik endüstriye uygun hale getirilmesi spesifikasyon sürecinin rutin bir parçasıdır.

Bu çizim, proses endüstrilerinde görülen genel bir modeli yansıtmaktadır: Çamur aktarımı ve kimyasal veya petrokimya görevi gibi aşındırıcı katılar içeren uygulamalar, gıda ürünü aktarımı veya temiz su elleçleme gibi daha hassas uygulamalara göre rotor aşınma direncine daha fazla talep getirir. Rotor malzemesi ve kaplama seçiminin, herkese uyan tek bir karar olarak değerlendirilmek yerine her zaman spesifik göreve uygun hale getirilmesi gerektiğinin ve spesifikasyon sırasında pompa tedarikçisine danışılmasının daha sonra erken aşınma sorunlarını önleme eğiliminde olmasının nedeni tam olarak budur.

Rotor Hizmet Ömrünü Uzatan Çalıştırma Uygulamaları

Malzeme ve kaplama seçimlerinin ötesinde, günlük çalışma disiplininin, tek vidalı rotorun ne kadar süre hizmette kalacağı üzerinde ölçülebilir bir etkisi vardır. Aşağıdaki uygulamalar, ilerici kavite pompası ve ekstrüzyon endüstrisinde aşınmanın ilerlemesini yavaşlatmanın etkili yolları olarak geniş çapta kabul görmektedir.

1. Ekstruder veya pompayı kesinlikle nominal prosedürlerine göre çalıştırın, aşırı yük koşullarından ve sık, gereksiz başlatma-durdurma döngülerinden kaçının.
2. Rotor ve namlu veya stator aşınmasını değerlendirmek için düzenli bakım kontrolleri planlayın ve ciddi şekilde aşınmış bileşenleri, akış aşağı kaliteyi etkilemeden önce değiştirin
3. Korozif aşınmayı hızlandırabilecek kirleri ve kalıntıları gidermek için rotoru ve muhafazasını düzenli olarak temizleyin.
4. Sürtünmeden kaynaklanan aşınmayı azaltmak için rotor ile muhafaza arasındaki temas yüzeyine uygun yağlama uygulayın
5. Aşındırıcı aşınmayı artıran aşırı yabancı madde içeren veya eşit olmayan parçacık boyutuna sahip hammaddelerden kaçınarak tutarlı hammadde kalitesini koruyun
6. Rotor malzemesini zorlayan aşırı sıcaklık dalgalanmalarını önlemek için ısıtma ve soğutma sistemini hassas bir şekilde kontrol edin

Aşağıdaki çizgi grafik, genel anlamda, tutarlı bakım uygulamalarının, minimum veya düzensiz bakımla karşılaştırıldığında uzun bir çalışma süresi boyunca kümülatif rotor aşınmasını nasıl etkileme eğiliminde olduğunu göstermektedir. Gerçek aşınma eğrileri büyük ölçüde malzeme aşındırıcılığına, sıcaklık kontrolüne ve görev döngüsüne bağlı olduğundan, belirli bir üniteden ölçülen veriler yerine kavramsal bir eğilim olarak sunulur. Öyle bile olsa, zaman içinde iki çizgi arasındaki genişleyen boşluk, sektörde yaygın olarak bildirilen bir modeli yansıtıyor: Erken aşamadaki aşınma farkları küçüktür, ancak bakımı kötü yapılan bir rotorun sürekli hizmette kalması ne kadar uzun sürerse bu farklar önemli ölçüde artar. Bu, yalnızca bir arıza meydana geldikten sonra tepki vermek yerine, herhangi bir pompa veya ekstrüzyon bakım planına rutin bir denetim programı oluşturmanın en açık argümanlarından biridir. Zaman içindeki aşınma eğilimlerini takip eden tesisler, plansız arıza süreleri yaşamak yerine rotor değişimini proaktif olarak planlama konusunda genellikle daha iyi bir konumdadır.

Jingjiang Meijia Pump Industry Co., Ltd. Hakkında

Jingjiang Meijia Pump Industry Co., Ltd., Jiangsu Eyaleti, Jingjiang Ekonomik ve Teknolojik Kalkınma Bölgesi, Xintai Yolu No. 36'da bulunmaktadır. Komple vidalı pompa setlerinin tasarımı, imalatı ve muayenesi konusunda deneyimli mühendislik ekibi ile tek vidalı pompa ve tek vidalı pompa yedek parçalarının üretimi, satışı ve satış sonrası hizmetleri konusunda faaliyet göstermektedir.

Meijia tek vidalı pompa ürünleri, dayanıklılık odaklı uygulamalara uygun eksiksiz bir yapısal ürün yelpazesine, çeşitli konfigürasyon seçeneklerine ve eksiksiz özelliklere sahiptir. Çevresel su arıtma, kimyasal işleme, kağıt ve kağıt hamuru, gıda ve ilaç, petrokimya ve enerji sektörü operasyonlarında kullanılırlar. olarak vidalı pompa üreticisi Meijia Pump Industry, ürünleri için istikrarlı performans sağlamayı amaçlayan üretim kapasitesi ve teknik deneyimle desteklenen, çok çeşitli tek vidalı pompa sistemleriyle uyumlu evrensel aksesuarlar da tedarik etmektedir.

Şirketin satış sonrası hizmet merkezi, kurulumdan sonra teknik takip konusunda müşterilere destek olmaya hazır bir mühendis ekibine sahiptir. Farklı ortamlar ve çalışma koşulları arasındaki uzun vadeli karşılaştırmalar sonucunda kullanıcılar, Meijia tek vidalı pompa ürünlerinin her yıl güvenilir bir şekilde çalışmaya devam ettiğini bildirdi. Jingjiang Meijia Pompa Endüstrisi, sektördeki ortakların ziyaretlerini ve teknik alışverişini memnuniyetle karşılıyor.

Sıkça Sorulan Sorular

S1: Tek vidalı rotorda erken aşınmaya ne sebep olur?

Erken aşınmaya tipik olarak yüksek çalışma sıcaklığı, namluya veya statora karşı mekanik sürtünme, işlenen malzemedeki yabancı maddeler ve geometri veya kaplamanın özel görevle eşleşmemesinin birleşimi neden olur.

S2: Tek vidalı rotorun değiştirilmesi gerekip gerekmediğini nasıl anlarım?

Yaygın göstergeler arasında azalan akış çıkışı, çalışma sırasında artan gürültü veya titreşim, tutarsız basınç okumaları ve rutin muayene sırasında gözle görülür yüzey oyukları veya oyuklar yer alır.

S3: Aynı rotor tasarımı gıda ve kanalizasyon uygulamalarında kullanılabilir mi?

Genellikle ayarlama yapılmadan olmaz; Vidalı gıda pompası rotoru gıda sınıfı malzemeler ve yüzeyler gerektirirken, kanalizasyon veya çamur vidalı pompa rotoru tipik olarak aşındırıcı katılara uygun farklı kaplamalar ve geometriyle belirtilir.

S4: Tek vidalı rotor ne sıklıkla kontrol edilmelidir?

Denetim sıklığı görevin ciddiyetine bağlıdır, ancak aşınma eğilimlerini çıktı kalitesini etkilemeden önce yakalamak için planlı bakım aralıkları sırasında rutin görsel ve boyutsal kontroller yapılması önerilir.

S5: Tek vidalı pompa yedek parçaları markalar arasında değiştirilebilir mi?

Boyutsal uyumluluk üreticiye göre değişir; bu nedenle, rotorlar ve statörler de dahil olmak üzere progresif boşluklu pompaların yedek parçaları, sipariş vermeden önce orijinal pompa spesifikasyonuyla eşleşmeli veya tedarikçiyle onaylanmalıdır.
